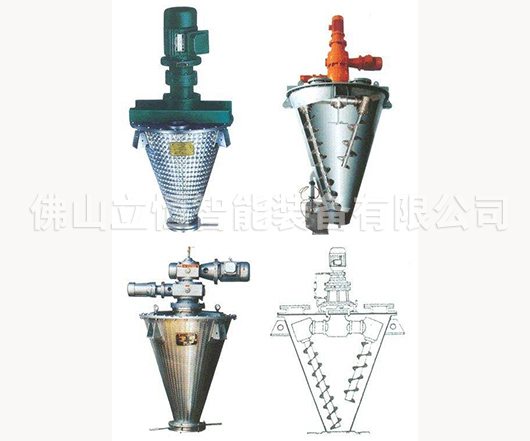

锥形双螺旋混合机产品介绍


      锥形双螺旋混合机由两根非对称螺旋的快速自转,物料向上提升,形成两股非对称沿筒壁由下向上的螺旋物料流。转臂带动的螺旋公转运动,使螺旋外的物料不同程度进入螺柱包络线内,一部分物料被错位提升,另一部分物料被抛出螺柱,从而达到全圆周方位物料的不断更新扩散,被提到上部的两股物料再向中心凹穴汇合,形成一股向下的物料流,补充了底部的空穴,从而形成对流循环。由于上述运动的反复,物料在较短的时间内获得了均匀混合,混合程度较高。


粉料混合设备厂家

锥形双螺旋混合机的应用

      锥形双螺旋混合机使用广泛,应用于化工、化肥、油田、炼油、农药、兽药、涂料、颜料、染料及助剂、冶金、冶炼、耐材、矿山、建材、电子塑料、饲料、养殖业、医药、生物工程、食品、保健品、陶瓷、玻璃以及新材料、核能材料等行业的固——固(即粉体与粉体)混合,固——液(即粉体与液体)混合,液——液(即液体与液体)混合。锥形双螺旋混合机具有混合时间短、生产产能高、混合均匀、使用成本低、效率高、卸料方便快捷等特点。锥形双螺旋混合机对混合物适应性广,对热敏性物料组成的混合不会产生分层离析现象,对颗粒物料不会压溃和磨碎,对粗粒、细粒和超细粒等各种颗粒、纤维或片状物料的混合同样有很好的适应性。

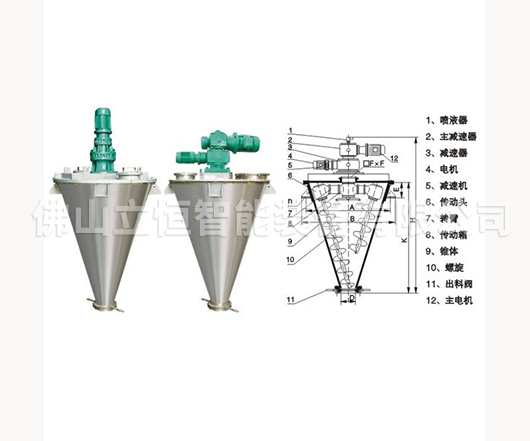

双螺旋锥形混合机的结构介绍


      双螺旋锥形混合机属容器固定式混合机。该机主要由传动系统、两根倾斜螺杆、转臂、筒体、出料阀等组成。两根工作螺杆平行于锥形筒体母线,对称分布于锥体中心线两侧,并且交汇于锥底,与中心拉杆相连。两螺杆上部分别与从中心伸向两边的横臂相连,形成力学上对称平衡的倒三角形结构,包括:


    (1)传动系统:有螺旋轴的自转运动及其随转臂沿筒壁周转的公转运动。公转、自转采用分开传动的方式,两部分均采用速比大、效率高的定型摆线针轮减速器,通过圆锥齿轮分配和换向,传至两转臂。


    (2)筒体:本机的容器制成倒圆锥形,其目的就是为了满足物料在螺杆提升作用下有足够的物料交替循环,因而容器须有恰当的圆锥角。通过对国外资料的分析,结合“单螺旋锥形混合机”设计经验、使用状况和计算,确定了“双螺旋锥形混合机”的容器基本尺寸系列、全容积、锥角及容器的高度等参数。


    (3)转臂、中心杆和螺旋器:螺旋器由螺杆和螺旋片组成,它是混合物料的直接工作机件。为了保证螺杆的刚度,减轻重量,且有利于螺旋片的焊接,设计中螺杆采用.20钢管。螺旋叶片以一定的直径与节距,按右旋方向焊制。螺杆的上端与横臂相连,下端与中心拉杆相连,两侧对称。这种三角形对称受力构件的联接形式受力平衡,改善了构件的受力状态。螺杆下端可依赖中心拉杆的拉撑独立于容器,不必在设备底部设置固定的底部支承结构。


    (4)放料阀:设备底部取消了底部轴承,有利于放料。本机设计了由两块扇孔板交迭起来的放料阀,该阀结构简单,不占空问,放料孔大小可随意控制,操作简便,物料可以完全放净,并且可以方便地拆洗,故有利于洗清和维修设备。
